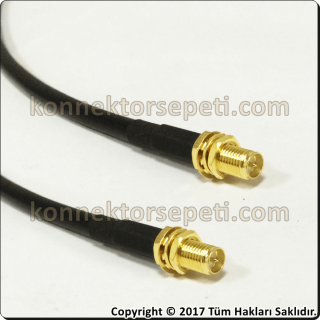

RP SMA dişi - RP SMA dişi Koaksiyel Pigtail Kablo Rg58

Rg58C/U RP SMA dişi - RP SMA dişi Koaksiyel Pigtail Kablo 50Ω Rg58

A++ Kalitedir ; Kalitesiz İnce Kablolardan Değildir.

Kablo Özellikleri(Rg58 C/U Bakır 50 ohm)

Kullanım Alanları

       50 ohm karakteristik empedanslı kablolar MIL-C-17 standartlarına uygun olarak, telsiz ve kablosuz haberleşme sistemlerinde RFID, WiFi, Dağıtılmış anten sistemleri(DAS), Kablosuz internet(WISP), Küresel konumlama(gPS) sistemlerinde savunma sanayi ve telekomünikasyon sistemlerinde kullanılır. Kılıf malzemesinin polietilen olması, açık hava ve yeraltı uygulamalarında tercih edilirken, holojensiz olması, yangın şartlarından etkilenmemesi gereken yerlerde tercih edilir.

KABLO YAPISI:

İletken: Bükülü kalaylı bakır tel, 19×0,18mm (AWG20)
Class 5, IEC 60228

İzolasyon: LDPE, Ø 2,95mm
70°C, EN 50290-2-23

Ekran :Kalaylı bakır tel örgü, %95 kapama

Kılıf:

PVC – RAL 9011 Siyah, Ø 4,95mm
TM51 70°C, EN 50290-2-22
LLDPE – RAL 9011 Siyah, Ø 4,95mm
80°C, EN 50290-2-24
HFFR – RAL 9011 Siyah, Ø 4,95mm
70°C, EN 50290-2-27

Çalışma Sıcaklığı: -30 °C … +70 °C

Bükülme yarıçapı min: 10 x D

Empedans: 50 ± 3 Ω

Kapasite: 101 ± 2 pF/m

Yayılma hızı: %66 ± 2

Yalıtım direnci min.: 2 G Ω x km

Çalışma gerilimi max.: 2000 V

Test gerilimi: 5000 V

Standartlar: MIL-C-17F, MIL-C-17G

Yangın performansı:

Düşey alev yayılma EN 60332-1-2 (PVC-HFFR)
Korozif gaz EN 50267-2-1/2 (HFFR)
Duman yoğunluğu EN 61034-2 (HFFR)

Zayıflama: @20 °C max.: 1 MHz 1,33 dB/100m
10 MHz 4,41 dB/100m
50 MHz 10,69 dB/100m
100 MHz 16,00 dB/100m
200 MHz 24,38 dB/100m
400 MHz 38,00 dB/100m
700 MHz 55,39 dB/100m
900 MHz 66,00 dB/100m
1000 MHz 71,11 dB/100m

Zayıflama = 1,30 * f(MHz) + 0,03*f(MHz)
